氟碳漆涂層厚度的具體涂裝要求
導(dǎo)讀：鋼結(jié)構(gòu)的防腐涂裝種應(yīng)用居多的涂料產(chǎn)品是氟碳漆，其優(yōu)異的防腐性能被很多工程項(xiàng)目所采用，并逐步提高防腐領(lǐng)···

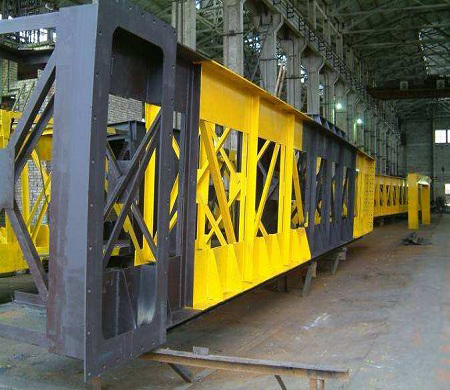

鋼結(jié)構(gòu)的防腐涂裝種應(yīng)用居多的涂料產(chǎn)品是氟碳漆，其優(yōu)異的防腐性能被很多工程項(xiàng)目所采用，并逐步提高防腐領(lǐng)域中的重要地位，對于外露鋼結(jié)構(gòu)表面處理施工質(zhì)量要求，可以按照下列的施工流程進(jìn)行。
工藝流程說明:金屬結(jié)構(gòu)基底處理→涂裝兩道環(huán)氧富鋅底漆→批刮專用膩?zhàn)佣馈垦b封固底漆二道→涂裝氟碳面漆二道。
在進(jìn)行防腐噴涂時，涂裝質(zhì)量受到很多不確定性因素的制約。例如，底材的處理程度影響油漆的附著力;各個組分的混合比例將影響涂料的防腐性能;涂裝膜厚將影響到外觀甚至防腐年限。而漆膜厚度并無嚴(yán)格要求，依據(jù)具體的防腐要求而定。
不同的腐蝕環(huán)境對漆膜厚度又有不同的規(guī)定，具體如下：
腐蝕環(huán)境：C2;使用壽命/干膜厚度：低：80;中：150;高：200;
腐蝕環(huán)境：C3;使用壽命/干膜厚度：低：120;中：160;高：200;
腐蝕環(huán)境：C4;使用壽命/干膜厚度：低：160;中：200;高：240;
腐蝕環(huán)境：C5-I;使用壽命/干膜厚度：低：200;
腐蝕環(huán)境：C5-M;使用壽命/干膜厚度：中：280;高：320;
(1)涂裝環(huán)氧富鋅底漆的質(zhì)量要求：
噴涂前保證底材上無油污，無灰塵，無水、酸、堿等物。并將需噴涂的工作面周圍做好遮擋保護(hù)。
車間底漆一道，干膜厚度不小于30μm,表干0.5h,實(shí)干48h。
現(xiàn)場噴涂二道, 涂裝間隔24h,干膜厚度不小于75μm。
(2)批刮專用膩?zhàn)邮┕べ|(zhì)量要求
使用刮板分層批刮，每刮完一道，待全部硬化后用240目砂紙對表面打磨一遍，打去刮板邊緣產(chǎn)生的棱。后一道膩?zhàn)庸瓮旰蟛捎?60目的砂紙打磨,以避免表面磨出紋路。膩?zhàn)优魏穸炔灰顺^0.5㎜，否則易收縮和開裂。
